Millimess 1003机械度盘式比较仪

  • 更新时间:2021-05-11
  • 浏览次数:438

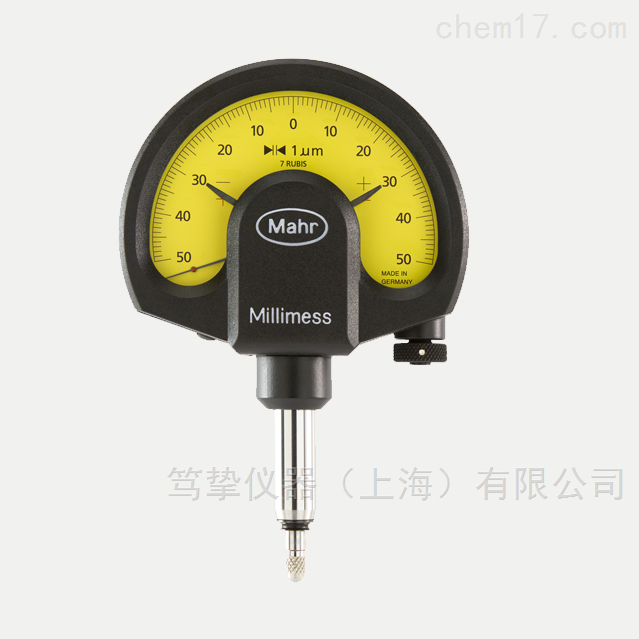

Millimess 1003机械度盘式比较仪
Millimess是所有测量仪器中非常“经典"的一款产品,60多年来,机械比较仪Millimess系列产品已经成为高精度和长寿命的代名词。杠杆齿轮由宝石轴承支撑,测杆在精密轴承内滑动,由此确保了很高的精度及很小的回程误差。

分享到:

品牌其他品牌产地类别进口
应用领域化工,电子,航天,汽车,电气

 Millimess 1003机械度盘式比较仪



Millimess是所有测量仪器中非常“经典”的一款产品,60多年来,机械比较仪Millimess系列产品已经成为高精度和长寿命的代名词。杠杆齿轮由宝石轴承支撑,测杆在精密轴承内滑动,由此确保了很高的精度及很小的回程误差。因此,Millimess尤其适合精度要求高,且普通机械表不能很好反向旋转的测量场合。Millimess还具备操作简单、读数方便以及机芯防震等优点。

Millimess 1003比较仪设计特点:
▪    大型高对比度度盘面
▪    可调公差标记
▪    可锁定精调螺丝
▪    防震移动
▪    安装轴和测量轴均使用硬化不锈钢制造
▪    测量轴安装在高精密球形导轨上,很大程度减小滞后
▪    对测量轴上的横向力(侧隙)不敏感
▪    通过宝石轴承移动和精密齿轮、小齿轮确保高灵敏度和准确度
▪    盒型保护外壳
▪    恒定测量力
▪    可使用线缆释放装置中的螺丝或提升旋钮缩回测量轴

技术参数:

订单号模型Measuring range µm读数 (µm)度盘面类型误差限度 Ge (µm)误差限度 Gges (µm)误差限度 Gt (µm)滞后 fu (µm)可重复性 fw (µm)规范测量力分度直径度盘颜色
43340101003± 501 µm50-0-501 µm1.2 µm0.7 µm0.5 µm0.5 µm工厂标准2 N50 mm黄色
43340111003± 501 µm50-0-501 µm1.2 µm0.7 µm0.5 µm0.5 µm工厂标准3 N50 mm黄色
43340501003± 501 µm50-0-501 µm1.2 µm0.7 µm0.5 µm0.5 µmDIN 879-10.5 N50 mm黄色
43340701003± 501 µm50-0-501 µm1.2 µm0.7 µm0.5 µm0.5 µmDIN 879-10.4 N50 mm黄色
43340711003± 501 µm50-0-501 µm1.2 µm0.7 µm0.5 µm0.5 µmDIN 879-10.7 N50 mm黄色
43340751003± 501 µm50-0-501 µm1.2 µm0.7 µm0.5 µm0.5 µmDIN 879-10.3 N50 mm黄色
43340761003± 501 µm50-0-501 µm1.2 µm0.7 µm0.5 µm0.5 µmDIN 879-10.6 N50 mm黄色



尺寸







附件及订货号
附件 订货号
适配套9404310103
用于将8mm的夹持轴套
转换为.375"
提升线951437 2000
用于提升测量杆
旋钮提升器9544372030
用于提升测量杆
防溅保护罩9574373030
橡胶伸缩套9704334786
用于1002/1003/1004
密封测杆露出的部分
安装耳9634375002
可安装于直径为8h6 mm的轴上
其他附件
测头901-913
特殊夹持941
灵敏杠杆9431
